一、總體說明

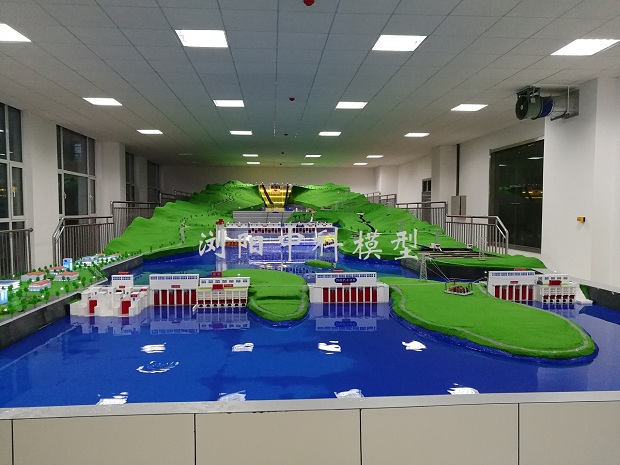

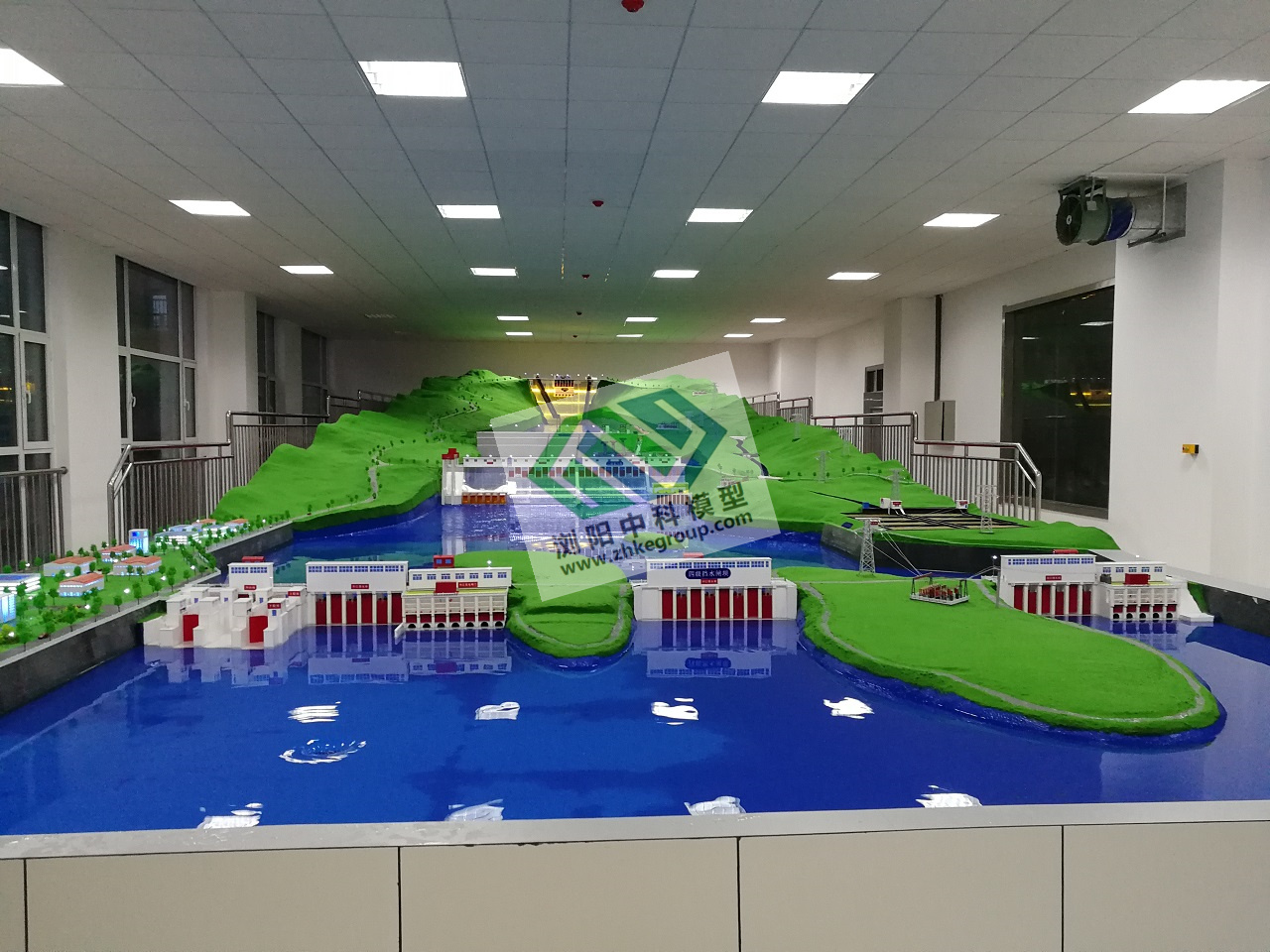

仿真模型模擬某一河流梯級開發的動態模擬，它包括水資源開發與利用的梯級水利樞紐：一、二級為水利水電蓄水樞紐，第三級為一座閘壩擋水、渠道混合引水、徑流開發的中型水力發電樞紐。四級水利樞紐包括了水利工程中的一些主要水工建筑物，整個實訓裝置建設動態，直觀；還能反映水工建筑物的細部結構，用不同顏色的實訓裝置材料表示，演示實驗用水采用自循環系統供水。建設全面，綜合性強，有雙曲拱壩、重力壩、閘壩，船閘、渡槽、隧洞、灌溉渠系等水工建筑物。該設備各部分都可實際通水仿真運行，不滲漏，動態模擬，仿真性強。

梯級開發水電樞紐仿真模型集仿真演示、模擬實訓教學、數據采集模擬于一體，實現了仿真模擬通水演示通過計算機操控演示得到樞紐大壩及各建筑物運行參數、運行控制、實時數據模擬（測點布置）等功能。含PLC智能模塊，通過布局多處測點位置，安裝儀表、傳感器等儀器設備與計算機連接，計算機軟件界面顯示不同時間段數值信號，達到教學培訓的目的。

二、規格型號：

1、根據實訓室場地為16m×10m，樞紐主體規格設計為16m×6m＝100m2，設計兩側臺階各寬1.3m；

2、“多級梯級開發水電樞紐仿真模型”（可根據用戶指定壩型），電站模擬山體的最高峰約2.5m；

3、三級樞紐總體布置（二灘、三峽、長洲島水利樞紐）；循環演示蓄水池、供水設施布置（平臺內部隱藏）；

4、計算機界面及手動控制操作盤，計算機站及功能型軟件及數值實時顯示，PLC智能模塊，運行控制；（計算機，控制樞紐運行、數據信號反饋）；

5、樞紐運行測試控制單元元件及數據采集；工控臺、線路組成電控柜；通過操控屏幕來演示。利用投影儀、計算機、功放音響等多媒體，在屏幕上同顯示演示的文字、圖片、視頻、動畫、解說、數據數值曲線等內容。

6、測試材料：集成電路板、電位器、繼電器、變壓器、接收器、流量傳感器、扭矩傳感器、液位傳感器、電導率傳感器、溫度傳感器、密度傳感器、壓力傳感器、電流電壓電子類儀表、信號接收轉換裝置、LED燈光演示系統、投影儀、計算機操作控制系統、“易控”專業組態軟件等等。

三、參數指標：

1、基座：19m×6m＝100m2；材質：進口亞克力；50#角鋼焊接成型支撐作用，周邊不銹鋼；安裝過后使之成為以整體；基座外包雙面銀灰色鋁塑板、塊狀抽槽展示；既堅固又不失高檔；

2、山形地貌：80m2，模擬實體工程地形特色，采用進口玻璃鋼成型；進口植被粘合。

3、拱壩模型：3.2m×1.2m；材質：進口亞克力；灘拱壩：大壩主體（透明、燈光、可視壩體廊道結構）；壩體設置三層孔口：表孔、中孔和放水底孔（電動控制閘門）；滑雪式溢洪道2條；引水發電洞（電動控制）；電站進水口、地下廠房 1 座。壩體材質PMMA10mm厚；布置水位、流速、流量等測量設施，計算機控制信號傳輸與數據接收。

4、三峽重力壩模型：3.6m×0.55m；材質：進口亞克力；三峽重力壩：大壩主體（透明、燈光、可視壩體廊道結構）；泄水閘，壩后式水電站，一座永久性五級雙向船閘和一座升船機（可電動演示）；發電機組系統和主副廠房、開關站等；壩體帶燈光演示。壩體材質PMMA10mm厚；布置水位、流速、流量等測量設施，計算機信號傳輸與數據接收。

5、攔河閘壩模型：5.0m×0.28m；材質：進口亞克力；長洲閘壩水利樞紐：由攔河壩、泄水閘、沖沙閘、進水閘、船閘等組成。沖沙閘、進水閘（可電動控制其啟閉）共19 孔。閘床、上下閘門、充放水管、進出水閥門等，壩體材質PMMA10mm厚；布置水位、流速、流量等測量設施，計算機控制信號傳輸與數據接收。

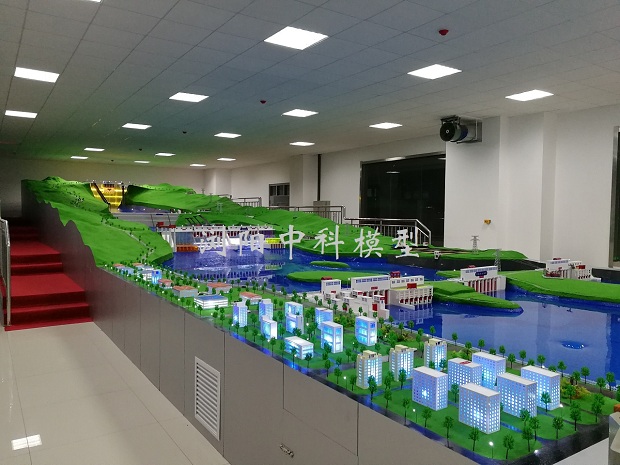

7、建筑物: 按比例縮放; 材質：工程塑料、鋼結構; 城鄉建筑配合燈光反映地方特色，實訓裝置設置城市區域、農田灌溉區域相結合。

8、觀摩走廊:20m×1.3m; 材質：鋼結構; 配合教學要求；可同時供120人以上學員現場實訓。

9、扶欄:20m×1.0m; 材質：不銹鋼; 保證課堂實訓教學安全；

10、實訓室場景掛板3塊：2m×1.0m；噴繪式；國內大型水利工程典范介紹；

四、多媒體控制系統：

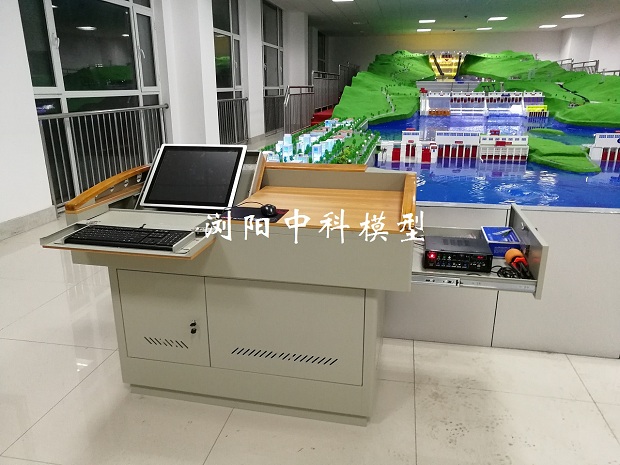

1、中央服務器及控制中心：1.2m×1.5m×0.8m：鋼板厚度:1.0㎜～1.2㎜；靜電噴塑工藝/機械鎖；I/O控制平臺；

2、聯想品牌計算機2臺：控制端：英特爾四核四核心CPU，操作系統: Windows(R) 7；顯示器: 聯箱 19英寸寬屏液晶平板;

3、投影儀及幕布一套；

4、音像功放系統1套；

5、易控專業仿真軟件：電路布局、控制程序、語音程序、公司專業開發易控軟件、測試系統、數據反饋系統、多媒體系統；
