電力系統仿真模型--是由發電廠、送變電線路、供配電所和用電等環節組成的電能生產與消費系統。它的功能是將自然界的一次能源通過發電動力裝置轉化成電能，再經輸電、變電和配電將電能供應到各用戶，是現代社會(huì )中最重要、最龐雜的工程系統之一。針對于電力行業的崗前培訓與各院校針對技能學習的學生；電力系統模擬仿真教學實訓平臺以發電、輸變電、供配電、用電網作為制作藍本，按比例設計微縮加工制作還原場景，與計算機、投影儀及軟件配套操作演示，對學員進行零距離演練培訓；實訓演示系統內容有《能源發電系統》、《發電廠電氣部分》、《電氣設備》、《變壓器》、《變電站》、《供配電系統設備》、《輸配電線路》等專業課程教、學、訓一體化任務；通過觀摩學習與操作演示，訓練學員從事電力工程設備運行、維護的基本技能。適用于大中專院校教學實驗、職工培訓等多層次課堂教學，以培養復合型、交叉型的人才。

電力系統模型參數：

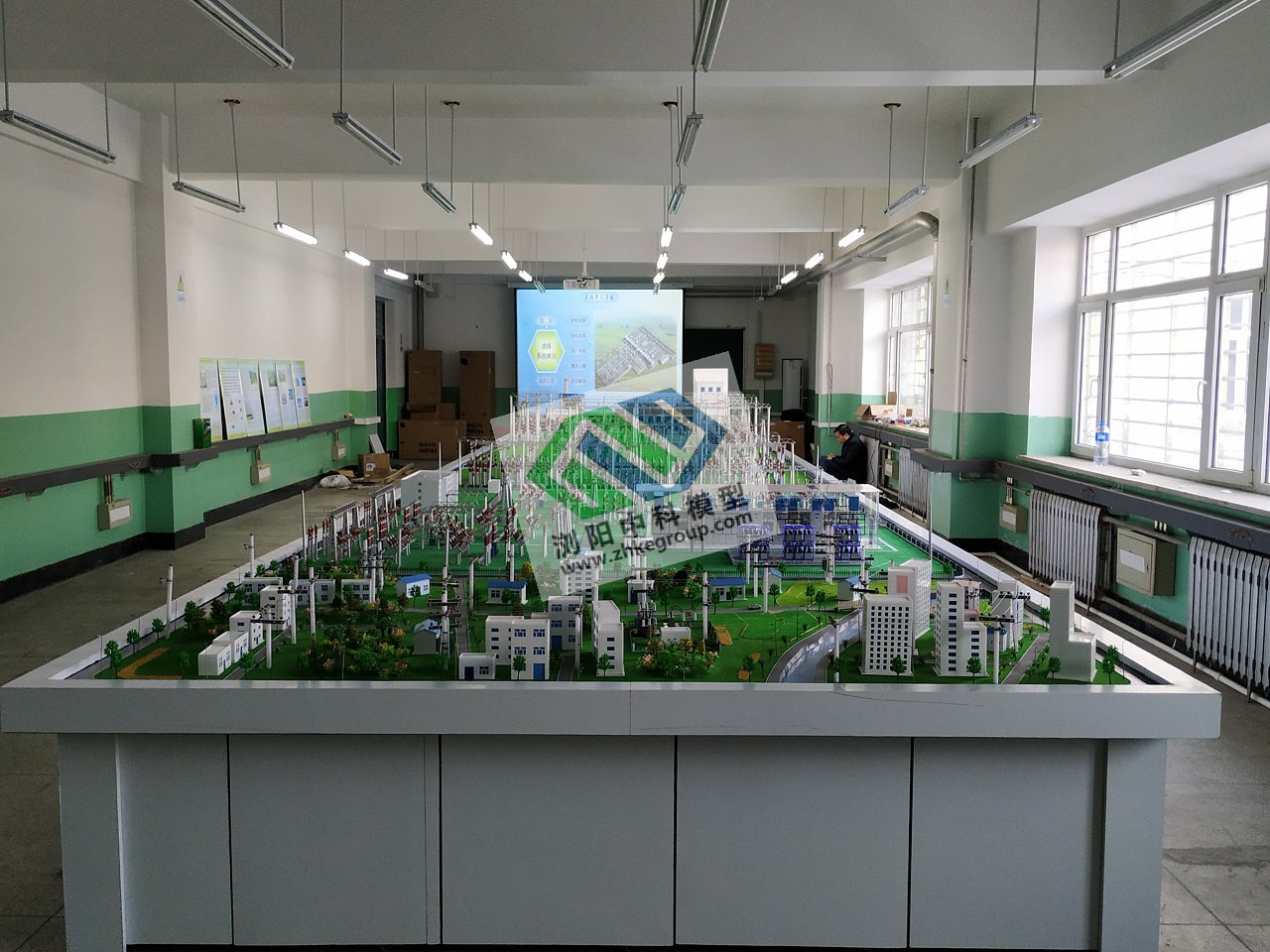

1、規格：12米×3米；如圖1所示；

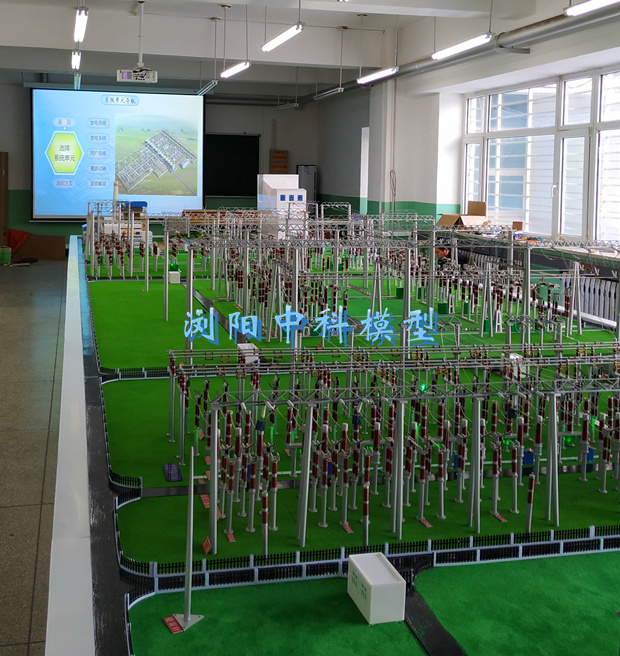

2、電力系統模型

實訓系統包括發電系統、500kV升壓站、500kV變電站、220kV變電站、110kV變電站、用戶變電站、500kV/220kV/110kV/10kV/以及220/380V線路、用電區域；充分反映了我國電力系統的主要電壓等級；

（1）500KV升壓站模型；設備完全按實際升壓站現場一次設備的外觀和功能設計制作。

（3）輸電線路模型：選擇500kV/220kV/110kV/10kV/以及220/380V線路制作。用戶區做出相應的地形和地貌，如：河流，山川，橋梁，農田、建筑物等地形和地貌，使人有身臨其境的感覺。選擇線路中比較典型的桿型如：換位桿，轉角桿，直角桿，耐張桿…等。鐵塔電桿帶有上線夾、防震錘、直角掛環、懸式絕緣子…等金具做出。

（4）用電區域模型：布置城市局部?jì)热菰O施：按照“一類用戶、二類用戶….”的分類,分別做出不同用戶的接線方式,做出工廠、居民區等不同用電戶,現代化電氣化小區等。模擬送電時，可以看到工廠，居民區的樓房燈光通亮，路燈明亮。

（5）中控臺：供教師進行講解，內部安裝有易控天地單機版軟件；

（6）系統構成: 開放式控制平臺、人性化的中文操作界面控制結構；輸入端口:獨立控制接口、數字I/0輸入；輸出端口:獨立發射口、數字I/0輸出；電力輸入: 220V；電力輸出: 60路PLC繼電器控制接口。繼電器工作電壓：AC12V；電流：小于等于2A，頻率：50-60HZ，輸出回路數量：60路多層次路；通訊：擴展可網絡(luò )設置WIFI，遠程控制操作。

（7）計算機：供學生進行操作，內部安裝了易控操作演練系統軟件。英特爾四核四核心CPU，操作系統: 正版 Windows(R) 7，顯示器 22英寸液晶平板顯示器；

（8）投影儀：明基（BenQ) MH520H辦公投影儀（1080P分辨率 3200流明 內置音響）。
