1000MW超超臨界火力發電機組仿真模型包括“1000MW超超臨界發電機組仿真模型+1000MW超超臨界發電機組模擬系統演示板+1000MW超超臨界發電機組虛擬教學系統”聯合教學培訓系統。結合《能源與動力工程專業》《熱力發電廠》《電站鍋爐設備與運行》《汽輪機設備與運行》《汽輪發電機設計與運行》《泵與風機》《電廠脫硫脫銷》等課程設備模擬實訓教學；整體配合多媒體操作演練模塊+形象逼真的動態模擬模型，使人有身臨其境的感覺。實訓裝置以認識演示實訓為重點，突出實訓裝置在學生基本技能和創(chuàng )新能力培養中的作用，滿足培養創(chuàng )新型、應用型人才需要的教學環境；保持一定的先進性、開放性和持續性。為學生培養專業興趣、專業基本技能和專業素質發揮了積極作用，激發了學員學習的積極性、主動性和創(chuàng )造性。訓練學生從事電廠工程設計、設備制造、安裝、運行的基本技能。

一、實訓室裝置清單：

 1、1000MW超超臨界火力發電機組仿真模型室如圖1，主要包括：

 （1）1000MW超超臨界發電機組動態仿真模型

 （2）1000MW超超臨界發電機組模擬系統演示板；

 （3）1000MW超超臨界發電機組虛擬教學系統；

 2、電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V；

 3、材質：進口聚氨脂、鋼材、演示系統、語音系統；框架承臺采用工字鋼焊接支撐；可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。

 4、中控中心：計算機2臺、三菱PLC、I/O控制平臺系統構成:

二、實訓室裝置技術參數：

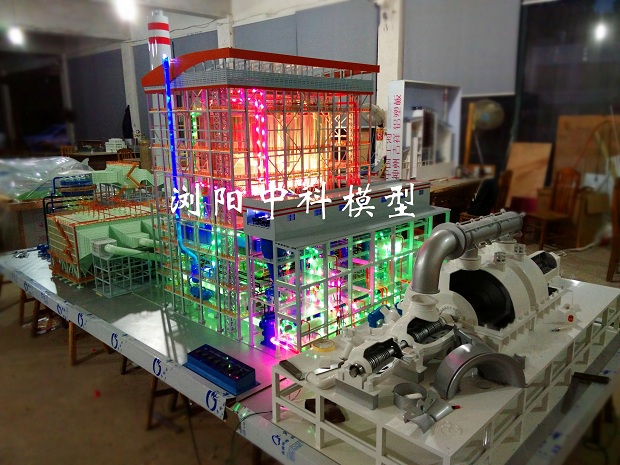

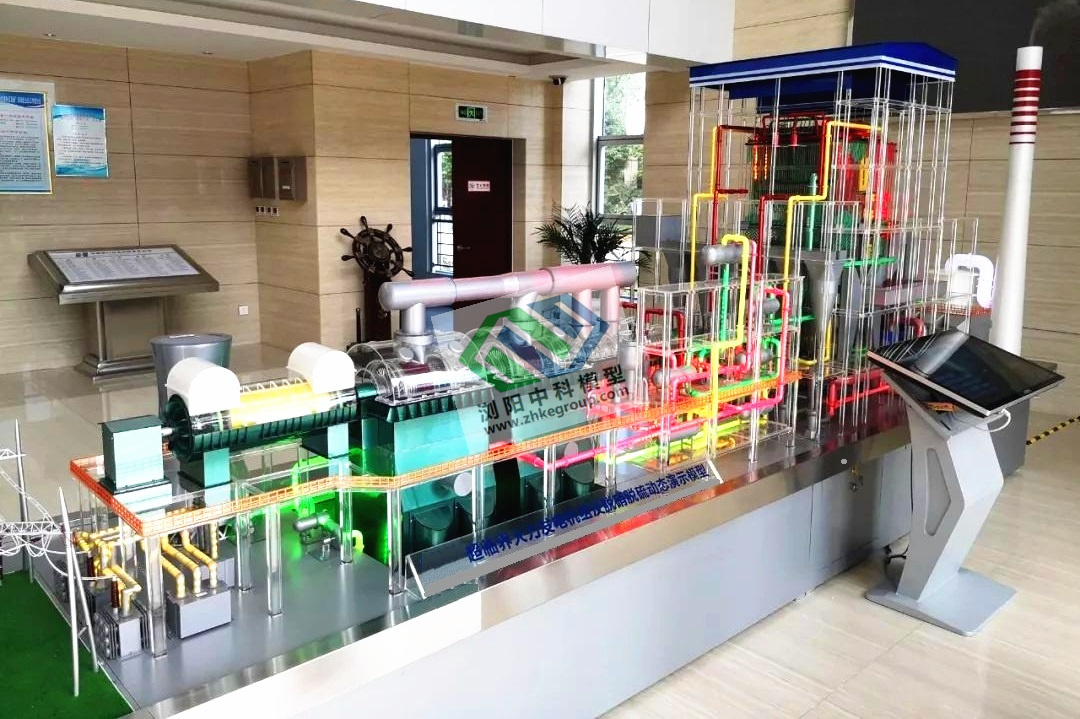

   (一) 1000MW超超臨界發電機組動態仿真模型：5000×2000×2000mm如圖2所示；

      根據1000MW機組電廠整體布局設備、廠房配置、管道工藝特點完整地按比例立體剖視（或透明）展示；裝置包括1000MW超超臨界直流鍋爐及系統、1000MW超超臨界汽輪機及系統、1000MW發電機及其主變系統、煙氣脫銷除塵及脫硫系統的主要設備組成；

  1、1000MW超超臨界直流鍋爐及系統：1000MW超超臨界鍋爐選用上海鍋爐廠有限責任公司設計制造的超超臨界變壓直流鍋爐，型號：SG-3100/28.25-M7002。一次中間再熱、平衡通風、露天布置、固態排渣、全剛構架、全懸吊結構∏型鍋爐，模型按比例縮小設計加工；爐膛透明，系統工質管道采用LED分色燈光流動演示；

  2、1000MW超超臨界汽輪機及系統：1000MW汽輪機為上海汽輪機有限公司生產的1000MW超超臨界、一次中間再熱、單軸、四缸四排汽、雙背壓、凝汽式汽輪機，型號為N1050-27/600/600（TC4F）；模型按比例縮小設計加工；汽輪機高中低壓缸上缸蓋結構透明，電動演示，蒸汽管道采用LED燈光流動演示；

  3、1000MW發電機及其主變系統：發電機為上海汽輪發電機有限公司生產的THDF125/67型三相同步汽輪發電機，采用水-氫-氫冷卻方式，定子繞組為直接水內冷，定子鐵芯及轉子繞組為氫氣冷卻，密封油系統采用單流環式密封結構；模型按比例縮小設計加工，剖視結構，電動演示，母線管道采用LED燈光流動演示；

  4、煙氣脫銷除塵及脫硫系統：煙氣流程為脫硝→空預器→低溫省煤器→電除塵器→引風機→脫硫島→濕式電除塵→煙囪；設備結構透明剖視、LED燈光演示煙氣運行流向，

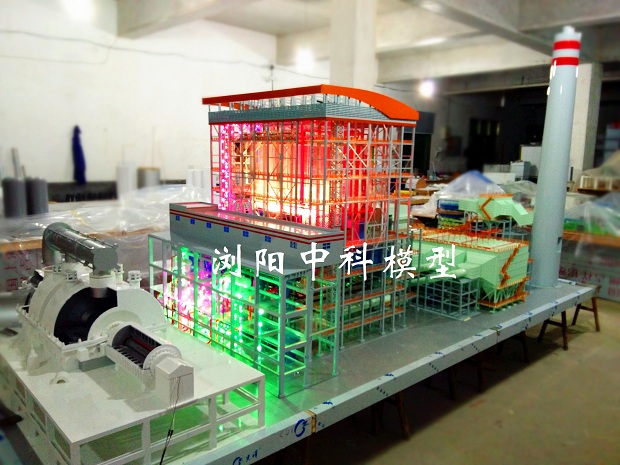

   (二) 1000MW超超臨界發電機組模擬系統演示板：4000×1800×100mm,如圖3所示；按照1000MW超超臨界發電機組系統，分系統控制模擬運行演示，主要設備制作成半剖式結構，各系統工藝流程采用LED燈管分色演示生產過程。

   (三) 1000MW超超臨界發電機組虛擬教學系統：包括開發出混合3D內容、動畫、ASP、HTML和多媒體內容；全方位的3D、動畫、視頻、音頻和文本合成，自由地混合在2D和其他元素之間，不同元素之間進行功能強大可視化;如圖4所示.

  （1）操作系統：Windows XP或更新的Windows操作系統;

  （2）參數說明：

     1000MW超超臨界發電機組虛擬教學系統是對系統的原理、結構等全面解析系統。系統的設備（包括設備主要部件），全部按照原尺寸進行縮放建模。三維虛擬漫游系統包含系統的全部主要功能介紹等。

主要設備的結構圖解，主要有汽輪機、直流鍋爐、發電機、煙氣系統等設備。

通過三維虛擬現實進行系統的原理、結構的演示，又形象又直觀，配以模型、文字、語音的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點，不僅大大提高了教學容量，彌補了課堂教學的不足，運用生動、形象的方式激發學生學習的興趣，是教學不可缺少的崗位平臺。

三、1000MW超超臨界發電機組實訓裝置展臺：

      設備模型結構主體承重部分采用型鋼設計制作，裝飾板鋪面，整體美觀大方；底座高不低700mm，邊框不小于10 mm寬，采用國標2mm以上不銹鋼包邊。 實訓裝置實現了全過程仿真模擬動態演示，形象逼真，仿真性強，使人有身臨其境的感覺。使學生不出校門就掌握了作業實習所需掌握的大部分內容，仿真模擬系統安裝培訓正式移交用戶運行后進入質保期，仿真機軟件質保期為24個月，在質保期內對仿真系統的升級、模型修改、維護、故障處理等提供全部免費服務。提供多種形式的技術支持服務。包括：技術咨詢、現場維修、電子郵件響應、電話響應等。
