核電站仿真模型包括“=壓水堆核電站=模型+=壓水堆核電站工藝流程演示板+核電站三維動畫軟件”聯合教學培訓系統。結合《能源與動力工程專業》《核工程與核技術專業》《核反應堆工程專業》《新能源科學與工程專業》基礎理論教學和實訓教學，以設備認識實訓為重點，突出實訓系統在學生基本技能和創(chuàng )新能力培養中的作用，滿足培養創(chuàng )新型、應用型人才需要的教學環境；實現職前、職后教培資源共享。設備以實踐實訓為出發點，保持其一定的先進性、開放性和持續性。為培養學生專業興趣、專業基本技能和專業素質發揮了積極作用，激發了學員學習的積極性、主動性和創(chuàng )造性。

1、先進性；實訓設備開發設計的起點高，以實踐頂崗職位仿真實習內容為參照。

2、實用性；密切結合專業建設，與專業人才培養方案（教學計劃）相吻合，體現實訓設備的效益為目標，提高實訓設備的利用率。

3、前瞻性；充分考慮學科的發展和專業規模的發展，專業實訓設備努力營造特色，突出專業培養特色，體現學校辦學特色。

4、功能性；實訓設備對完成學生的實踐教學任務，培養創(chuàng )新能力、創(chuàng )新意識和適應變革的應用型技術人才發揮重要作用的，發揮其生產開發和新的教培方式應用推廣。

一、實訓室裝置清單：

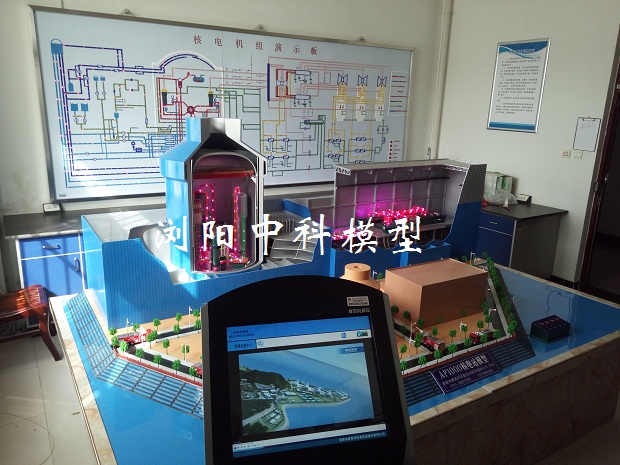

1、壓水堆核電站仿真模型如圖1，主要設備設施：

（1）核電站仿真模型：4000×1500×1800mm；

（2）核電站系統模擬演示板：3000×1500×100mm懸掛式；

（3）核電站三維動畫視頻：10分鐘,含語音講解

2、電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。

3、材質：進口聚氨脂、鋼材、演示系統、語音系統；框架承臺采用工字鋼焊接支撐；可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。

4、中控中心：觸摸式計算機、三菱PLC、I/O控制平臺系統構成:

二、實訓室裝置技術參數：

(一) 核電站仿真模型

以第三代AP1000核電站機組為原形按比例縮小仿真加工展示；系統詳細描述了核電站核島和常規島組成系統知識、分系統工藝流程、設備知識：

1、核電站仿真模型    規格：4000×1500×1800mm

由核電站廠房、核島和常規島組成，如圖2所示；包括：核島、汽輪機廠房、附屬廠房、柴油發電機廠房和放射性廢物廠房。核島由安全殼廠房、屏蔽廠房和核輔助廠房組成,核島的四大部件是蒸汽發生器、穩壓器、主泵和堆芯。在核島中的系統設備主要有壓水堆本體，一回路系統，以及為支持一回路系統正常運行和保證反應堆安全而設置的輔助系統。常規島模型主要包括汽輪機組及二回等系統；各設備工質管道采用LED燈光流動演示；

（1）核電站廠房模型包括：

1）安全殼廠房：是安全殼容器以及該容器內所含的所有結構；主要系統是反應堆冷卻劑系統、安全系統。

2）屏蔽廠房: 是環繞安全殼容器結構和環形區域;屏蔽廠房與安全殼廠房?jì)炔拷Y構，為安全殼內反應堆冷卻劑系統和所有其它放射性系統提供屏蔽保護。

3）輔助廠房:位于安全殼廠房外安全相關抗震Ⅰ類機械和電氣設備提供保護隔離; 有: 主控室、儀控系統、電氣系統、燃料吊裝區、燃料廠房、乏燃料水池、機械設備區、安全殼貫穿區和主蒸汽、給水閥門隔間.

4）汽輪機廠房:安裝主汽輪機、發電機相關流體和電氣系統。

5）放射性廢物廠房:包括各類廢料在處理前的隔離儲存設施、移動式廢物系統的處理設施和將經處理的廢物貯存裝入輸送和處置容器的設施。

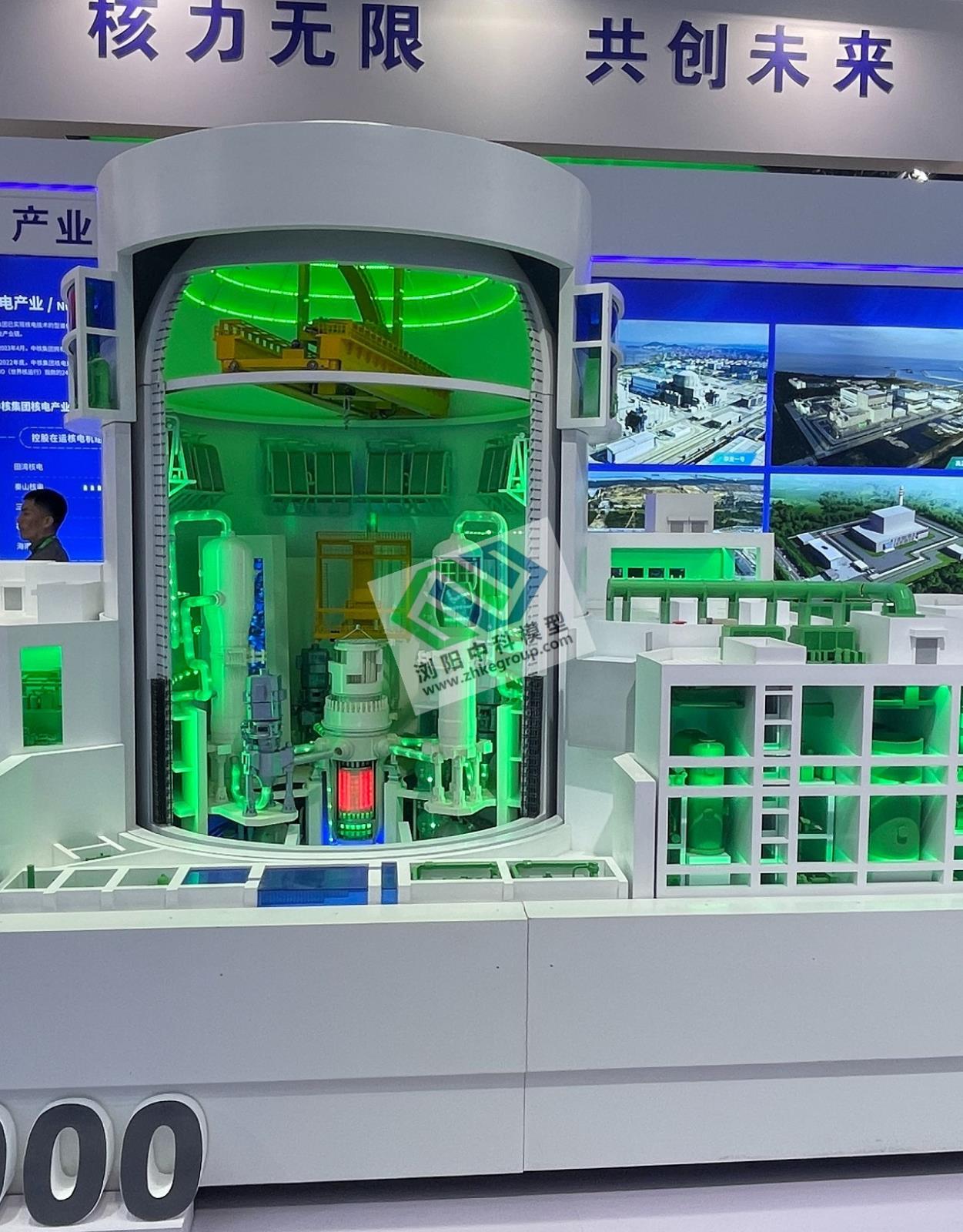

（2）核島系統模型：如圖3所示；

包括核反應堆、蒸汽發生器、穩壓器、主循環泵以及相應的管道等組成。

   核反應堆模型：它由堆芯組織、堆內構件、壓力容器和控制棒驅動機構等主要部件組成；反應堆堆芯裝載有193束燃料組件，61組控制棒組件，2組啟動中子源和整體可燃毒物組件及部分阻力塞組件。

   蒸汽發生器模型：一回路冷卻劑將反應堆熱能傳給二回路工質使其變?yōu)檎羝臒峤粨Q設備。立式倒“U”形管自然循環結構形式，由一次側下封頭、管板、U形管束和二次側筒體、汽水分離裝置等組成。

   穩壓器模型: 穩壓器是補償一回路冷卻水溫度變化引起回路水容積的變化和調節系統工作壓力，防止一回路系統壓力變化引起設備損壞或堆內冷卻劑沸騰。結構呈鐘罩形筒體。頂部有安全閥，卸壓閥噴霧裝置，底部電加熱元件。

   主冷卻劑泵模型: 冷卻劑主泵將反應堆熱能輸送到蒸汽發生器，保證二回路系統正常工作，是系統中重要轉動設備；泵由泵殼、葉輪、轉軸部件、密封部件，飛輪和電機等組成。

   核II級泵模型: 高壓安注泵，余熱排出泵，安全殼噴淋泵和上充泵是核島輔助系統中重要安全設備。

   主冷卻劑管道模型：主冷卻劑管道包括連接壓力容器，蒸汽發生器、主泵的熱端和冷端管段。為雙回路布置，每個回路有熱段將冷卻劑運到蒸發器和冷段將冷卻劑運回壓力容器，完成一個循環。

（3）常規島主、輔設備模型，如圖所示4；

   包括核汽輪機、汽水分離再熱器、冷凝器、除氧器、發電機以及相應的管道等組成。

   1）核汽輪機模型；雙組復合四缸六排汽機組。四個汽缸與發電機，勵磁機用單軸串聯，布置在同一平臺上，兩側設置兩臺汽水分離再熱器；具有一個高壓缸和三個相同的低壓缸。每個低壓缸配備一臺冷凝器。每臺低壓缸有兩個排汽口，往冷器器排汽。

   2）汽水分離再熱器模型：將高壓缸排出的蒸汽進行分離除濕，并進行加熱升溫，使其成為微過熱蒸汽，然后再進入低壓缸繼續作功。汽水分離再熱器采用臥式筒體結構，一級分離和兩級再熱。由分配管、導流孔板、波紋板、低壓再熱器、高壓再熱器及安全閥等組成。

   3）冷凝器模型：汽輪機低壓缸配備冷凝器，橫向布置，雙通道，雙流程，單背壓；

   4）除氧器模型：采用淋水盤式除氧器，設有多層平行的淋水盤，盤上鉆有許多小孔，待除氧的水由淋水盤上部引入，由噴霧器粉碎成霧滴，在降落過程中被流動蒸汽加熱進行初級除氧，再通過小孔，分散成細流，以此通過各層淋水盤流至給水箱。

   5）發電機模型：發電機采用國際成熟大型水，氫冷卻發電機，定子線圈采用水冷，轉子線圈采用氫冷，鉻牌出力為1345MVA(或1450MVA)電壓22KV，發電機為三相兩極，轉速1500rp/min。

2、AP1000MW核電站系統模擬演示板

     規格：3000×1500×100mm懸掛式,如圖5所示；

     AP1000壓水堆核電廠主要由壓水反應堆、反應堆冷卻劑系統（簡稱一回路）、蒸汽和動力轉換系統（又稱二回路）、循環水系統、發電機和輸配電系統及其輔助系統組成。板面設備制作成半剖式結構，工藝流程采用LED燈管分色演示生產過程。主要組成系統：

（1）核島主要系統模型

     反應堆冷卻系統一RCS；非能動堆芯冷卻系統一PXS；非能動安全殼冷卻系統一PCS；化學容積控制系統一CVS；正常余熱排出系統一RXS；設冷水系統一CCS；蒸汽發生器排污系統一BDS；乏燃料池冷卻系統一SFS一回路取樣系統一PSS；液體廢物系統一WLS；裝換料系統一FHS；蒸汽發生器系統一SGS；主給水和啟動給水系統一FWS；安全殼系統一CNS。

（2）二回路主要系統模型：

     主蒸汽系統 VVP；汽輪機旁路系統 GCT；汽水分離再熱器系統 GSS；凝結水抽取系統 CEX；循環水系統 CRF；低壓給水加熱器系統 ABP；給水除氣器系統 ADG；汽動/電動給水泵系統 APP/APA；高壓給水加熱器系統 AHP；給水流量控制系統 ARE；輔助給水系統 ASG；循環水系統 CRF。

3、AP1000MW核電站三維動畫視頻：

     包括開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成，自由地混合在2D和其他元素之間，不同元素之間進行功能強大可視化;如圖6所示.

（1）操作系統：Windows XP或更新的Windows操作系統。適應校園網內所有計算機，都可以運行全尺寸虛擬軟件。

（2）參數說明：

       AP1000壓水堆核電站動畫軟件是對系統的原理、數據、結構等全面解析系統。系統的設備（包括設備主要部件），全部按照原尺寸進行縮放建模。三維虛擬漫游系統包含系統的全部主要功能介紹等。

主要設備的二維結構圖解，主要有反應堆、蒸汽發生器、主泵、穩壓器、冷卻劑管道、核汽輪機等設備。

通過三維虛擬現實進行系統的原理、結構的演示，又形象又直觀，配以模型、文字、語音的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點，不僅大大提高了教學容量，彌補了課堂教學的不足，運用生動、形象的方式激發學生學習的興趣，是教學不可缺少的崗位平臺。

    學員可以通過選擇目標設備，對其進行相應的規范操作，實現設備的運作原理、尺寸數據呈現、設備零件信息等，使得學員對目標設備增加學習趣味的同時，對其有更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。通過該模塊可以使學員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。

4、AP1000MW核電站實訓裝置展臺：

   模型結構主體承重部分采用型鋼設計制作，裝飾板鋪面，整體美觀大方；底座高不低700mm，邊框不小于10 mm寬，采用國標2mm以上不銹鋼包邊。

   AP1000MW核電站實訓室裝置實現了系統裝置等全過程仿真模擬；動態演示，形象逼真，仿真性強，使人有身臨其境的感覺。具有很高的觀賞性，直觀性，操作性。使學生不出校門就掌握了作業實習所需掌握的大部分內容，使學生猶如在寶貴的工廠實習時間里，去真正實習生產、實習操作和控制演示運行過程，完成一個高起點、高效率的實習環節。

   實訓裝置在教學實踐中的應用，不僅使學員對各設備的布局模塊、系統與實際應用、裝置的部件組成、實訓裝置的運行演示、實訓裝置的運行功能等進行初步了解，還可通過演示操作來加深學員對系統裝置的觀摩認識。訓練學員從事專業類設備的設計、制造、安裝、運行、維護及檢修的基本技能；達到“教、學、訓”一體化功能。仿真實訓系統安裝培訓正式移交用戶運行后進入質保期，仿真機軟件質保期為24個月，在質保期內對仿真系統的升級、模型修改、維護、故障處理等提供全部免費服務。提供多種形式的技術支持服務。包括：技術培訓、技術咨詢、專人現場維修服務、電子郵件響應、電話響應等。
